四轴撕碎机

作者:中联德美 来源:www.hnzldm.cn 日期:2019/3/11 15:13:17

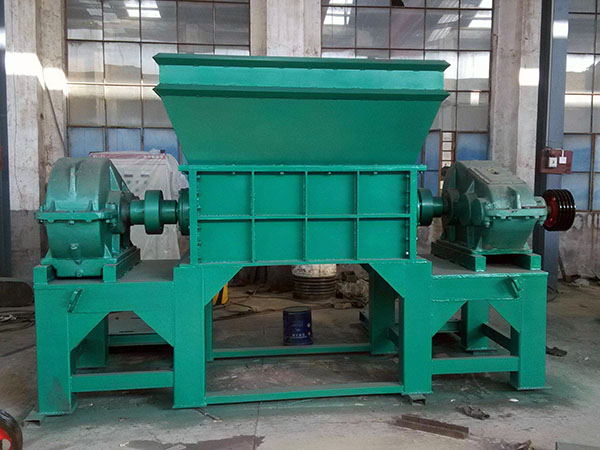

四轴撕碎机

产品名称:四轴撕碎机

进料尺寸:400-2200mm

处理能力:1000-10000kg/h

应用领域:橡胶厂,废品收购站。

适用物料:油漆桶、废旧轮胎、电路板、油桶、塑料桶、汽车骨架、大型管材、管件、废旧电视机、洗衣机、冰箱外壳、铝合金、发动机外壳、废旧铸铝件。

产品介绍:

四轴撕碎机是河南中联德美生产的一种多轴辅助大体积物料破碎机,该机可用于各种冰箱、电视机壳、汽油桶、柴油桶的破碎加工,在设备特点上四轴撕碎机相对双轴撕碎机破碎比更大,设备投资成本更低,更加适合于批量薄体物料的粉碎加工。该机在设备组成上采用4组撕碎刀组,通过轴间配合实现木材、塑料、金属、垃圾等物料的初级辅助破碎、辅助进料,进而通过底部两轴及偏轴的撕碎作业。河南中联德美四轴撕碎机为多轴联动控制设备,该机在技术优势上可实现轴间同步连续作业加工。

突出优势:

1、筛网可按用户需求定制安装拆卸均为液压控制。

2、刀具寿命长,利用率高,可多次维护。

3、控制系统:采用PLC控制系统,操作及维护简单。

4、主刀标准的为双爪材质为合金工具钢辅刀标准的为四爪材质。

5、本机采用的轴承、电机、减速机均采用国内知名品牌,主要电器元件采用的施耐德,三菱,ABB等品牌。

6、机体设计合理,采用高耐磨钢焊接或铸造而成设备运转更加稳定。

7、主轴同步设计,可有效的避免设备乱步现象。

工作原理:

采用四套装有刀片的转子在机体的固定作用下由加速机带动主轴旋转,当物料进入机腔后大块物料先由上部的两套转子进行物料固定和粗碎,经过固定拉入后的物料再由底部转子强制撕碎,经过齿盘加工破碎后的物料直接通过底部排出机腔。在设备电路控制系统上鸿源机械四轴撕碎机采用三菱plc可编程控制器做为主控器,通过交流接触器、电磁换向阀控制电机及液压系统的快速闭合,并集成了同步调速系统可有效的保障四轴的同步性,进而为设备运转过程中的率和高入料性能奠定了基础。

四轴撕碎机组成:

1、撕碎机刀片

撕碎机刀片分为定刀和动刀,定刀通过内部六边形卡位孔固定于撕碎机主轴上对物料进行破碎加工。

2、撕碎机主轴

正六边形界面轴,通过轴承和联轴器与减速机链接。

3、撕碎机机箱

主要为轴承的安装及主轴的固定提供支撑,同时为四轴联动破碎提供较为封闭的空间。

4、轴承

通过内部承压圆柱减少主轴转动过程中的摩擦力,从而减少扭矩损耗。

5、减速机

通过减速机调整电机输出转速,同时减少主轴冲击带来的电机损坏,增大主轴扭矩。

6、支撑架、筛网、电机、料斗、配电柜、电磁换向阀、等控制和其它附件。

技术参数:
